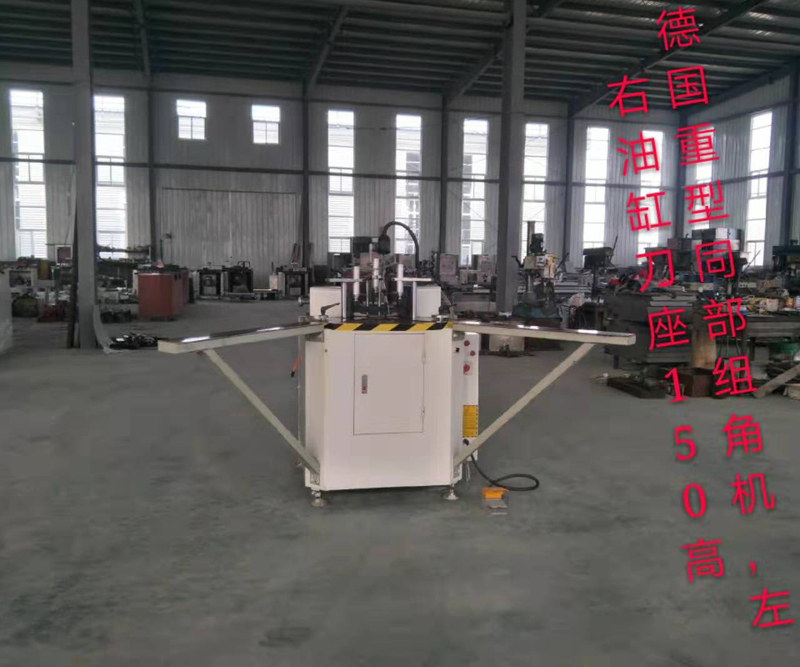

德国重型同部组角机

德国重型同部组角机，左右油缸刀座150高，组角机是高档断桥铝合金门窗生产专用设备，适用于角码结构型铝门窗90度角连接。有些地区也称挤角机，撞角机，边角机。根据可组角的不同，分为单头组角机，双头组角机，四头组角机。

主要组成

本机由机体、工作台、定位油缸、辅助定位器、冲铆器、组角油缸、组角滑板、电控盘、脚踏开关等主要部分组成。气动系统由电磁阀、压力表、汕雾气、水分离器等组成。液动系统由液压泵、电磁阀、高压胶管、液压继电器等组成。详见气液原理图。

工作原理

由组角油缸推动组角滑板，组角滑板向前运动，同时推动左右冲铆轴，由冲铆轴上的组角刀实现对铝门窗90度角连接。

故障及排除方法

1.三联体压力升不上去，应检查调压阀弹簧，如果断裂需及时更换。

2.油雾器在工作过程中发生不滴油时，应检查进口流量是否减少，油针孔是否被尘埃堵塞。

3.电气系统故障查阅电气原理图、电气接线图分析。

4.液压、气动系统故障的排除，查阅气液压系统分析。
