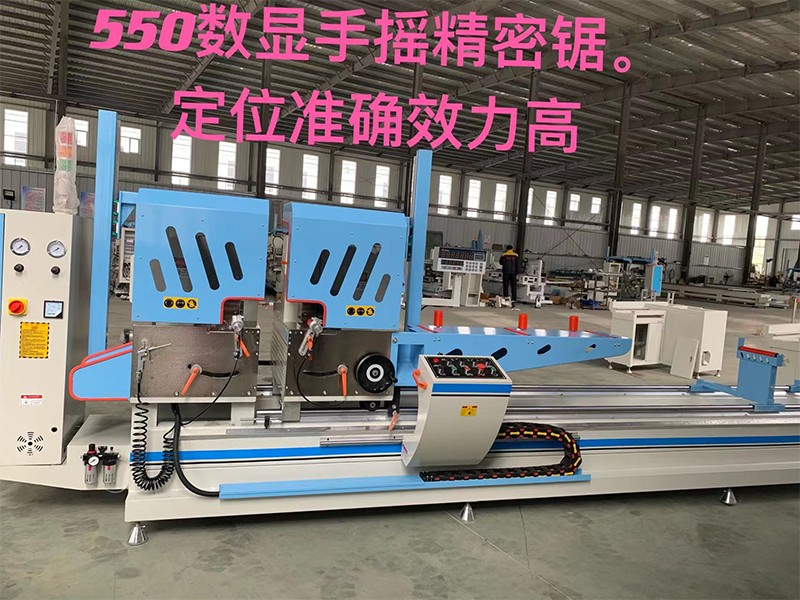

550数显手摇精密锯

550数显手摇精密锯，数控精密锯主要由锯头、床身、托料架、控制柜等部分组成。

锯头

左锯头为固定锯头，右锯头为活动锯头，可在圆导轨上左右移动，各锯头由摆角机构、进给系统、工作台、工件夹紧系统、锯片、锯罩等组成。

摆角机构由气缸驱动，由限位块定位。 进给系统由气缸驱动，直线式进给。

锯片由主轴电机驱动，进给系统为锯头的核心部件，使用中应重点保养和维护。

工作台用于型材的支撑、定位及安装夹紧机构，锯罩起防护及集屑功能。

床身

床身是由低碳钢板经折弯成型后焊接而成的，内部布置有加强筋板，焊接后，经人工时效处理，保证了床身有足够的刚性。

电控柜

电控柜上安装有操作面板，操作控制元件装于操作面板上，切割工件时，操作人员须按操作程序按动按钮，以完成型材的切割加工。电控柜可在床身的一定范围内左右滑动。

工作环境

机床应安装在干燥、无粉尘、无腐蚀性气体，温度在15~35℃坚硬平坦的水泥地面的室内.

特点及主要结构

特点

a床身结构坚固刚性好，采用直线导轨运动副，传动平稳，使用寿命长，易保养。

b活动锯头由伺服电机驱动，同步带传动，磁栅尺定长，采用数控系统控制；下料尺寸精确，下料尺寸变更快捷，容易实现自动化生产。

c采用气压传动，0污染。

d采用进口主轴电机，直线式进给，速度可调。
